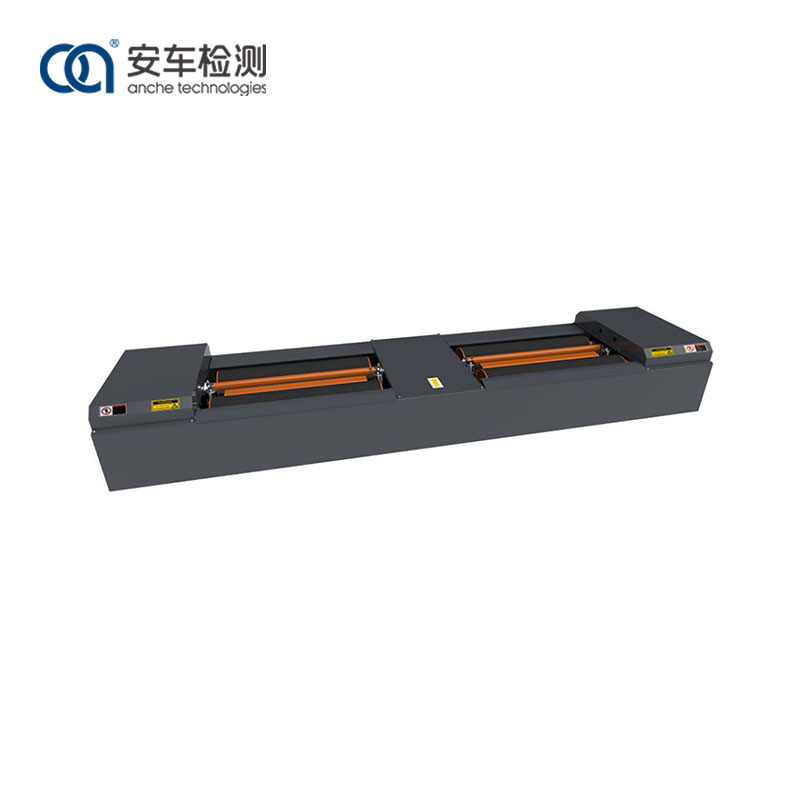

Válečkový tester brzd Anche 10-Ton je navržen a vyroben přísně v souladu s čínskými národními normami GBT13564 Tester automobilových brzd typu Roller s opačnými silami a Tester brzd typu Roller s opačnými silami JJG906.
Válcový tester brzd Anche 10-Ton dokáže otestovat maximální brzdnou sílu kol, brzdnou sílu kol, rovnováhu brzdné síly (rozdíl mezi brzdnými silami levého a pravého kola) a dobu koordinace brzdění, a tak vyhodnotit brzdný výkon jedné nápravy a celé vozidlo.
Přijímá nerovnoměrný design válce a zastavuje motor třetím válcem, aby se snížilo otěru válce v procesu testování;
Povrch válce je upraven korundem a koeficient adheze se blíží skutečnému stavu povrchu vozovky;
Je použit vysoce přesný snímač brzdné síly;
Využívá jedinečné zvedací zařízení, které snižuje dopad vozidel na zařízení a usnadňuje odjezd vozidel.
Testovací rychlost je volitelná: 2,5-5,0 km/h
Pro pohodlí vozidel vjíždějících a vystupujících z testeru je zařízení vybaveno levým a pravým nezávislým zvedacím nosníkem airbagu. Než vozidlo najede na tester brzd, fotoelektrický spínač nepřečte informace o vozidle na místě a poté se zvedne paprsek airbagu, což vozidlu umožní plynule vstoupit do zařízení; když fotoelektrický spínač přijme signál na místě, systém vyšle příkaz, zvedací paprsek klesne a kola se otáčejí s válcem pro kontrolu; po provedení kontroly se nezávislý nosník airbagu zvedne a vozidlo hladce vyjede z testeru.
Motor je speciálně navržen a vyroben tak, aby maximální brzdná síla na válci splňovala požadavky jmenovité nosnosti. Momentová skříň motoru převodovky má spolehlivou pevnost a dostatečný krouticí moment. Motor pohání sady válců přes momentovou skříň, aby otáčel kola vozidla. Když kola brzdí, reakční síla mezi pneumatikou a válečkem způsobí rozkývání momentové skříně. Brzdná síla se převádí na výstup elektrického signálu prostřednictvím páky měření síly na předním konci momentové skříně a na ní instalovaného tlakového snímače. Po zpracování elektronickým řídicím systémem jej lze zobrazit prostřednictvím řídicího systému.
1) Je svařen z pevné čtvercové ocelové trubky a konstrukce desky z uhlíkové oceli, s přesnou strukturou, vysokou pevností a odolností proti odvalování.
2) Přijímá konstrukci s vysokým a nízkým válcem s technologií motoru třetího zastavení válce, což snižuje opotřebení pneumatik způsobené válcem během procesu kontroly.
3) Povrch válce je upraven korundem a koeficient adheze se blíží skutečnému stavu povrchu vozovky.
4) Jako měřicí komponenty jsou vybrány vysoce přesné snímače brzdné síly s přesnými a přesnými údaji.
5) Rozhraní pro připojení signálu využívá konstrukci letecké zástrčky, která zajišťuje rychlou a efektivní instalaci, stabilní a spolehlivá data
Válečkový tester brzd Anche 10-Ton je vhodný pro různá průmyslová odvětví a obory a lze jej použít na automobilovém trhu s náhradními díly pro údržbu a diagnostiku, stejně jako v testovacích střediscích motorových vozidel pro kontrolu vozidel.
Modelka |
ACZD-10 |
ACMZD-10 (pro auta i motocykly) |
Přípustné zatížení nápravy (kg) |
10 000 |
10 000 |
Měřitelná maximální brzdná síla (N) |
30 000 × 2 |
3 000 × 2 /3 000 (motocykl) |
Chyba indikace brzdné síly |
<±3% |
<±3% |
Velikost válečku (mm) |
ф245×1050 |
ф245×1050 (dlouhý) ф195×300 (krátký) |
Vnitřní rozpětí válečku (mm) |
700 |
700 |
Vnější rozpětí válce (mm) |
2800 |
2800 |
Středová vzdálenost válečků (mm) |
447 |
469/300 |
Výkon motoru (kw) |
Výkon 2×11 kW |
2×11kw (auto) /0,75kw (motocykl) |
Okrajový rozměr (K*Š*V) mm |
4000 × 960 × 400 (výška je 535 s krytem desky) |
3940×960×761 (výška je 855 s deskovým krytem) |
Tvar povrchu válce |
korund |
korund |
Třetí válec |
Ano |
Ano |
Pracovní tlak vzduchu (MPa) |
0,6-0,8 |
0,6-0,8 |
Metoda zvedání |
Zvedání airbagu |
Zvedání airbagu |
Napájení motoru |
AC380V±10% |
AC380V±10% |
Napájení senzoru |
