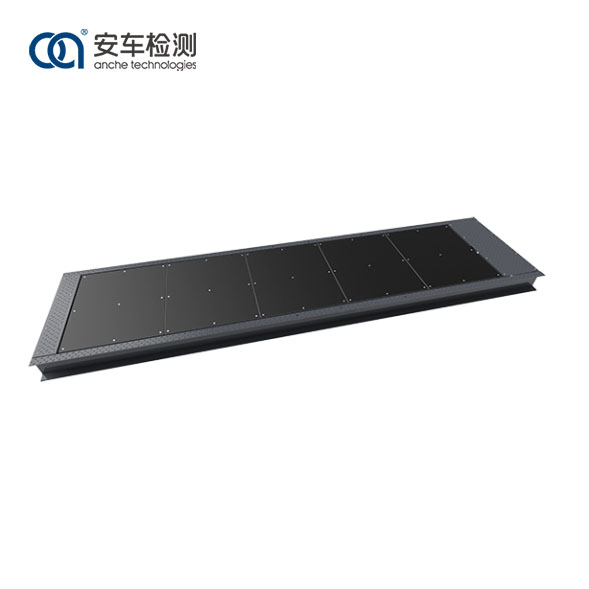

Desetitunový deskový tester brzd dokáže otestovat brzdný výkon vozidel s nižším podvozkem a systémem ABS a dokáže skutečně simulovat brzdné vlastnosti vozidel na skutečné silnici. Během testovacího procesu se může plně projevit přední náklon vozidla, díky čemuž jsou výsledky měření více v souladu s podmínkami silničního testu. Tester brzd Anche plate může testovat maximální brzdnou sílu, dynamické a statické zatížení nápravy a maximální brzdný rozdíl mezi levým a pravým kolem vozidla v pohybu.
Princip měření zatížení kola:
Kola tlačí na nosnou desku a zatížení kola způsobuje pružnou deformaci tahového můstku snímače. Napínací můstek se stane nevyváženým a na výstupu můstku je nevyvážené napětí. Napětí je lineárně úměrné deformaci napínacího můstku a deformace můstku také lineárně souvisí s gravitací, kterou přijímá. Řídicí systém převádí shromážděné elektrické signály na signály zatížení kola pro měření zatížení kola.
Když vozidlo najede na brzdový tester a brzdy jsou silně aplikovány, tření mezi koly a deskou způsobí, že nosná deska generuje napínací sílu na snímač brzdné síly. Napínací můstek snímače podléhá elastické deformaci a napěťový můstek se stává nevyváženým a vydává nevyvážené napětí. Toto napětí je lineárně úměrné deformaci napínacího můstku a deformace můstku také lineárně souvisí s brzdnou třecí silou, kterou přijímá. Řídicí systém převádí shromážděné elektrické signály na signály brzdné síly na základě této charakteristiky pro měření brzdné síly.
1. Je svařen z pevné čtvercové ocelové trubky a deskové konstrukce z uhlíkové oceli, s robustní konstrukcí, vysokou pevností a krásným vzhledem.
2. Testovací deska využívá speciální korundový proces s vysokým koeficientem adheze a dlouhou životností.
3. Komponenty pro měření využívají vysoce přesné snímače síly a zatížení kol, které mohou získat přesná a přesná data.
4. Rozhraní pro připojení signálu využívá design letecké zástrčky, který zajišťuje rychlou a efektivní instalaci a stabilní a spolehlivá data.
5. Tester brzd má silnou kompatibilitu a může být kompatibilní s různými modely vozidel.
Tester brzd Anche plate je navržen a vyroben přesně v souladu s čínskými národními normami GB/T28529 Tester brzd platformy a JJG/1020 Tester brzd platformy. Je logický v designu, robustní a odolný ve svých součástech, přesný v měření, jednoduchý na ovládání, komplexní ve funkcích a jasný na displeji. Výsledky měření a naváděcí informace lze zobrazit na obrazovce LED.
Tester brzd Anche plate je vhodný pro různá průmyslová odvětví a obory a lze jej použít pro údržbu a diagnostiku na trhu s autopříslušenstvím a také pro kontrolu vozidel v testovacích centrech.
Modelka |
ACPB-10 |
Přípustné zatížení nápravy (kg) |
10 000 |
Rozsah testu brzdné síly kola (daN) |
0-5 000 |
Rozsah měřitelného rozvoru (m) |
1,6-6,3 |
Rychlost měření (km) |
5-10 |
Chyba indikace: hmotnost kola |
±2 % |
Chyba indikace: brzdná síla |
±3 % |
Korundový koeficient adheze |
0.85 |
Velikost jednoho panelu (D׊) mm |
800 × 1 000 |
